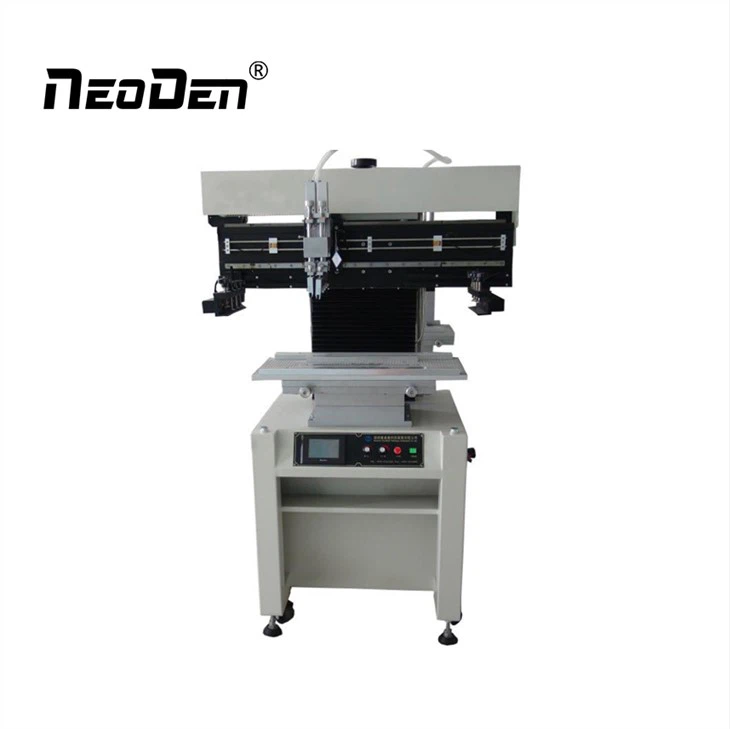

NeoDen YS600 mašina za izradu šablona za lemnu pastu
■ 600 mm * 240 mm Maksimalna veličina PCB-a
■ 0,2 mm ~ 2,0 mm debljina PCB-a
■ 700 * 320 mm Površina za štampanje
NeoDen YS600 mašina za matrice za lemljenje koristi se za štampanje štampanih ploča sa visokom preciznošću i fleksibilnošću.
Pošaljite upit
Product Details ofNeoDen YS600 mašina za izradu šablona za lemnu pastu
Predstavljanje neoDen YS600 mašine za izradu šablona za lemnu pastu
NeoDen YS600 je -štampač visoke preciznosti dizajniran za SMT proizvodne linije. Poseduje preciznu vodilicu i uvozni motor za pouzdano štampanje i uključuje strugač koji se rotira za 45 stepeni radi lakšeg čišćenja i zamene. Sa svojom raznovrsnom funkcionalnošću, uključujući jedno-/dvosmjerno-štampanje i funkciju automatskog brojanja, to je pametan i efikasan izbor za vaše proizvodne potrebe.
Karakteristike
【Visoka preciznost】Štampač koristi preciznu vodilicu i uvozni motor, osiguravajući visoku tačnost ispisa.
【Jednostavno rukovanje i održavanje】Strugač za štampanje može da se okreće za 45 stepeni radi lakšeg čišćenja i zamene šablona i brisača. Fiksni utor za štampanje i PIN olakšavaju instalaciju i podešavanje.
【Svestrana funkcionalnost】Može se postaviti za-i dvosmjerno-štampanje, nudeći različite metode štampanja. Ugao oštrice je podesiv, pogodan za čelične i gumene strugače.
【Pametan i efikasan】Ima funkciju automatskog brojanja koja olakšava proizvodnju izlazne statistike. Ekran osjetljiv na dodir uključuje funkciju čuvara zaslona s podesivim vremenom kako bi se zaštitio njegov vijek trajanja. Brzina štampanja se takođe može prikazati i podesiti.
Specifikacija
| Naziv proizvoda | NeoDen YS600 mašina za izradu šablona za lemnu pastu | Debljina PCB-a | 0,2-2,0 mm |
| Veličina PCB-a max | 600*240mm | Izvor zraka | 4-6 kg/cm2 |
| Oblast štampanja | 700*320mm | Napajanje | AC220V 50HZ |
| Veličina okvira | D(750-850)*Š(370-470)mm | Dimenzija | D 900*Š 700*V 1700 (mm) |
| Tačnost štampanja/ponavljanja | +/-0,2 mm | Veličina pakovanja | 1350*900*1850 (mm) |
| N.W./G.W. | 265/310 Kg |
Naša usluga
Više Profesionalne usluge u oblasti PNP mašina.
Bolja proizvodna sposobnost.
Različiti rokovi plaćanja za odabir: T/T, Western Union, L/C, Paypal.
Visok kvalitet / siguran materijal / konkurentna cijena.
Dostupna mala narudžba.
Brzi odgovor.
Sigurniji i brži transport.

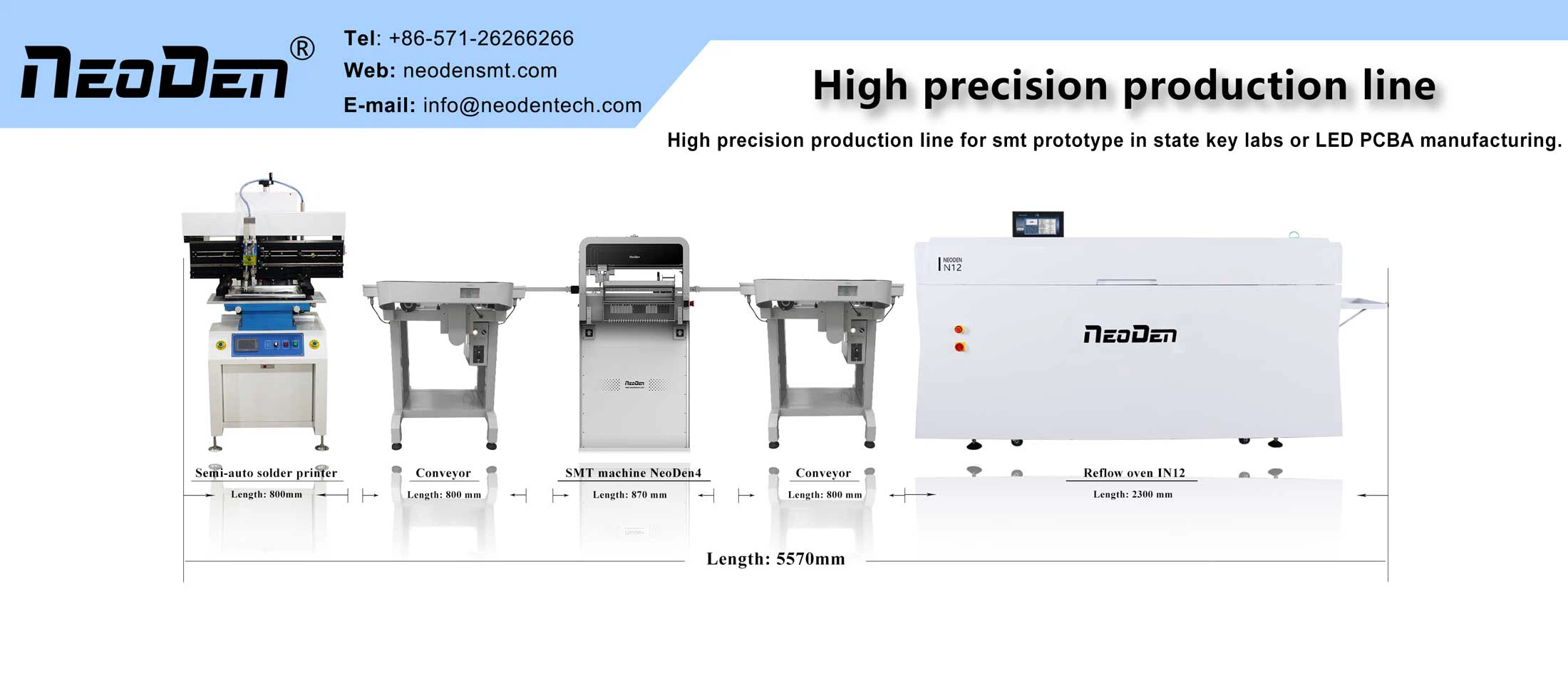

Obezbijedite proizvodnu liniju za{0}}SMT montažu na jednom mjestu
Ako je potrebna bilo koja proizvodna linija za montažu PCB-a, može se isporučiti SMT PCB štampač Polu-automatski štampač za lemljenje+ mašina za biranje i postavljanje+ smt transporter+ peć za lemljenje reflow.
O NeoDenu
fabrika
Zhejiang NeoDen Technology Co., Ltd.od 2010. proizvodi i izvozi razne male strojeve za odabir i mjesto. Koristeći prednosti našeg bogatog iskustva u istraživanju i razvoju, dobro obučenu proizvodnju, NeoDen osvaja veliku reputaciju kupaca širom svijeta.
Sa globalnom prisutnošću u preko 130 zemalja, odlične performanse, visoka preciznost i pouzdanost NeoDen PNP mašina čine ih savršenim za istraživanje i razvoj, profesionalnu izradu prototipa i proizvodnju malih i srednjih serija. Pružamo profesionalno rješenje one stop SMT opreme.
Certifikacija
izložba
Ako trebate, slobodno nas kontaktirajte za više informacija.
FAQ
Q1. Zašto visina paste za lemljenje varira u zavisnosti od PCB-a?
Uneven stencil tension (should be >35N/cm²)
Igle za podršku PCB-a su nepravilno postavljene (koristite 1 iglu na 100 cm²)
Odstupanje ugla oštrice brisača (održavati 60±5 stepeni)
Slijeganje paste za lemljenje (održavajte temperaturu paste<26°C)
Q2. Kako da riješim neusklađenost (offset) tokom štampanja?
- Oznake: Provjerite tačnost prepoznavanja kamere (prilagodite osvjetljenje ako je potrebno).
- Stezanje: Čvrsto pričvrstite PCB pomoću vakuumskih ili mehaničkih pričvršćenja.
- Šablon{0}}Razmak PCB-a: Održavajte 0–0,15 mm (koristite pipače za kalibraciju).
Q3. Šta uzrokuje da se pasta za lemljenje lijepi na otvore šablona?
- Dizajn otvora: Konusni zidovi (npr. laserski-izrezane šablone) smanjuju prianjanje.
- Kvalitet paste: Koristite paste tipa 3/4 odgovarajućeg viskoziteta (npr. 800–1200 kcps).
- Okruženje: Kontrolišite vlažnost na 40–60% RH da biste sprečili sušenje paste.
Q4. Šta uzrokuje lošu definiciju štampe (razmazivanje/preskakanje)?
- Nedovoljan pritisak brisača (podesite na silu od 4-6 kg)
- Istrošene oštrice brisača (zamijenite svakih 50.000-80.000 otisaka)
- Nepravilna matrica-Brzina odvajanja PCB-a (0,1-0,5 mm/sec)
- Kontaminirana donja strana šablona (očistite svakih 10-15 otisaka)
Q5. Kako pravilno održavati sistem poravnanja vida?
- Očistite sočiva fotoaparata jednom sedmično pomoću optičkih{0}}maramica
- Ponovo kalibrirajte fiducijalno prepoznavanje mjesečno
- Osigurajte odgovarajući intenzitet osvjetljenja (podesivi LED prsten na 500-800 luksa)
- Provjerite minimalnu tačnost prepoznavanja od 20 μm
