SMD izbor i mjesto
Neoden4 SMD Izaberite i stavite video

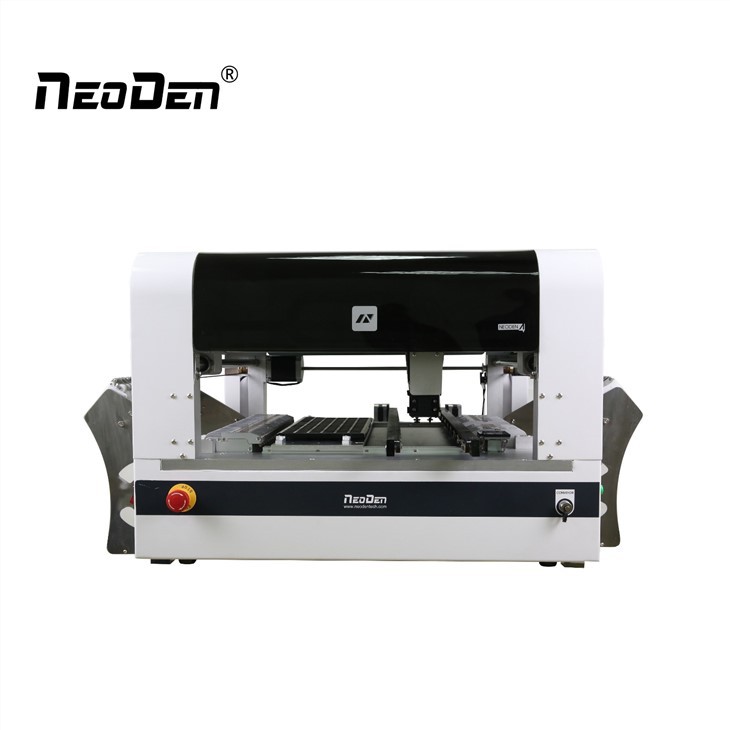

Neoden4 SMD izbor i mjesto
Specifikacija
| Naziv proizvoda | Neoden4 SMD izbor i mjesto |
Hranilice |
48pcs |
|
Mašinski stil |
Jednokrevetna gantry sa 4 glave |
Prosječna radna moć |
220V/160W |
|
Stopa postavljanja |
4000cph |
Raspon komponente |
Najmanja veličina: 0201 |
|
Vanjska dimenzija |
L 680 * W 870 * H 460mm |
Najveća veličina: TQFP240 |
|
|
Max primjenjivo PCB |
290mm * 1200mm |
Maksimalna visina: 5mm |
Detalji
Neodeno neovisno istraživanje i razvoj on-line dual šine:
Mašine opremljene automatskim opterećenim šinetom mogu se primiti ploče od širine, i u dužinu.
Čak i kada se instalira željeznički sustav, bilo koji prostor koji je ostavljen na stolu još uvijek je dostupan za ladice i kratke trake.
Četiri mlaznice visoke preciznosti
1 Svaka mlaznica veličine može se instalirati na bilo kojoj od četiri lokacije u glavi, tako da jedna mašina može podnijeti sve potrebne komponente bez potrebe za promjenama mlaznica.
2. Nepričesne mlaznice za oprugu jednostavno se ubijaju i izvuku iz glave. Svaka mlađa se može instalirati na bilo kojoj od četiri lokacije na glavi.
Vision sistem
Kamera koja izgleda prema dolje:
Jednom kada se uspostave koordinate, polu-zatvorene maglovinske motore mogu ponoviti ove lokacije na tačnost 20 μm bez daljnje potrebe za ovom kamerom.
Kamera za gledanje prema gore:
Vision sistem izračunava razliku između idealnog i stvarnog položaja (XY i Rotation), a zatim ispravlja za svaku grešku prije nego što precizno postavljate komponentu.
48 8 MM hranilice za traku i reel
Električne hranilice su jeftine, ali sofisticirane jedinice pod kontrolom mikroprocesora uparene će se kasetirati pile.
Pored toga, ulagač vibracija (uključen) može podnijeti do 5 odvojenih cijevi.
Količina prostora na raspolaganju za komponente i kratke trake za ladicu ovisi o dostupnoj nekretnini na stolu.
Paket
Oprez
Instalacija
1. Molimo stavite mašinu na vodoravno mjesto.
2 Molimo držite pod čistom i suvom, a stroj treba biti uzemljen, kako bi se spriječio strujni udar ili curenje.
Održavanje
1. Popravak i kalibracija trebaju upravljati kvalificirani mehanički tehničar. Prilikom zamjene dijelova koristite dio koji isporučuje Neoden. Nismo odgovorni za bilo kakve rezultate nesreće korištenjem nestandardnog dijela.
2. Provjerite je li vijci - matice zategnuti nakon popravke, kalibracije ili zamjene bilo kojeg dijela.
Zabilježiti
Provjerite radno okruženje je li sigurno ili ne
Mašina će pokrenuti 1-2 min samo inspekciju nakon pokretanja. Ulazi u operacijsku stranicu nakon završetka. Trebate pričekati 1-2 minute nakon uključivanja stroja, montažna glava će se kretati dijagonalno, a zatim ući u radnu stranicu
Omogućite proizvodnu liniju za proizvodnju SMT SMT-a
FAQ
Q1:Šta kažete na garanciju?
O: Imamo 2 godine garancije za Neoden4, 1 godinu za sav drugi model, životni vijek trajanja prodaje.
Q2: Koje proizvode prodajete?
O: Naša kompanija se bavi sljedećim proizvodima:
Oprema SMT
Pribor za smt: hranilice, dijelovi ulagača
SMT mlaznice, mašina za čišćenje mlaznica, filter mlaznice.
Q3: Moq?
O: 1 Set Machine, Mješovita narudžba je takođe dobrodošla.
O nama

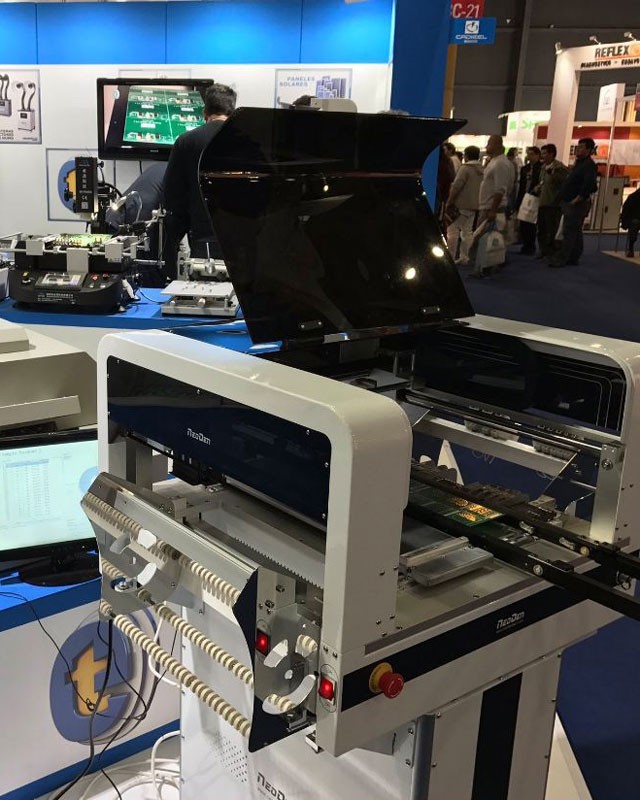

izložba
certifikat
fabrika
Ako trebate, slobodno nas kontaktirajte!
