Počevši sa šemama

Prije nego što počnete crtati žice i druge stvari, morate znati koji krug želite izgraditi. Dakle, morate pronaći ili dizajnirati šeme za svoj krug. A treba vam softver za PCB dizajn . Tada ste spremni započeti postupak.

Započnite crtanjem šema dijagrama u softveru koji ste odabrali.

Snimak ekrana softverskog softverskog dizajna Eagle

Proces dizajna PCB-a

Priprema izgleda ploče

Sada je vrijeme za crtanje ploče. Morate da prenesete šematski dijagram na crtež vaše štampane ploče.

Crtanje PCB-ova je umetničko delo. Uzmite si vremena i osigurajte da izgleda dobro. Slijedite dizajnerske smjernice za crtanje pločica.

Većina PCB softvera imat će alate koji će vam pomoći da crtate ploču iz šeme. Ne mogu ih sve pokriti, ali napisao sam vodič za dizajn PCB-a za Eagle koji će vam pomoći da naučite.

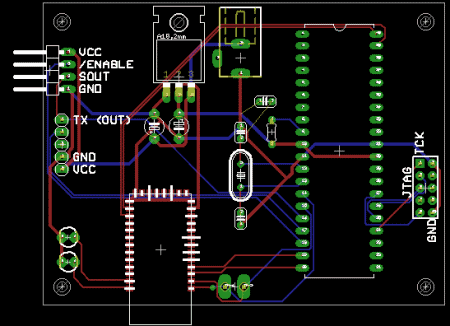

PCB dizajn RFID kola

Stvari o kojima treba razmišljati

Hoćete li staviti ploču u kutiju? Imajte na umu da će visoke dijelove možda trebati položiti ravno da bi se mogle uklopiti. Pomoću crteža vaših komponenti postavljenih na ploču ispišite na list papira. Upotrijebite ovu papirnu verziju ploče da biste provjerili da li će odgovarati kutiji i da će vam konektori stati.

Proizvodite svoju PCB

Kada završite s crtanjem ploče, vrijeme je da pripremite svoj PCB dizajn za proizvodnju .

To u osnovi znači da trebate provjeriti ploču na pogreške i pretvoriti izgled svoje ploče u Gerber datoteke . Zatim odaberite jeftinog proizvođača PCB-a i napravite ploču.
