SMT sito štampač

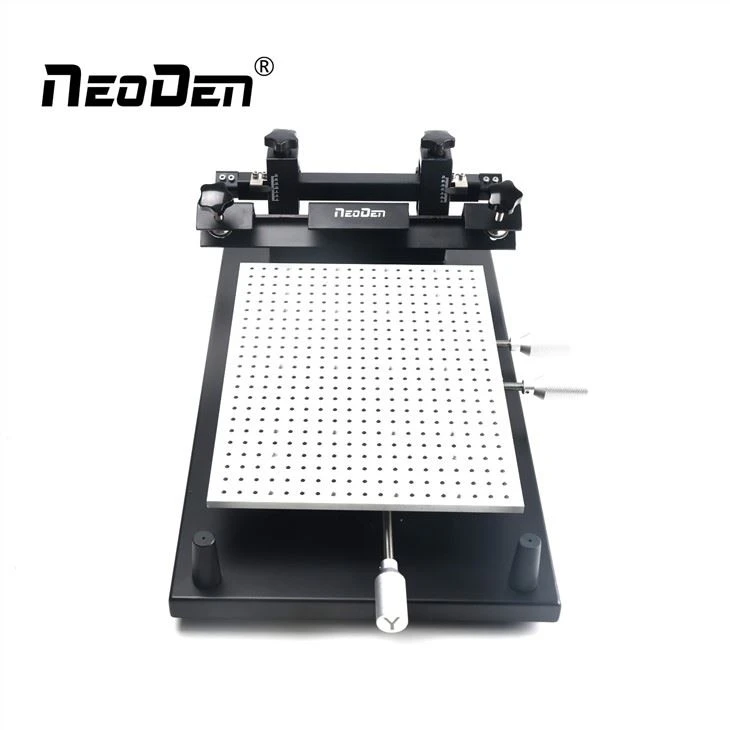

NeoDen FP2636 SMT sito štampač
Karakteristike
1. Oznaka slova za svaku regulacionu ručku, bolja i lakša za rukovanje.
2. Ravna osovina za prigušivanje, osigurajte da se fiksirani okvir sa šablonom može pričvrstiti pod nasumičnim uglovima, kako bi se poboljšala udobnost tokom rada.
3. L nosači i igle za fiksiranje PCB-a, primjenjivi za fiksiranje i štampanje više vrsta PCB-a, fleksibilniji i praktičniji.
Specifikacija
Ime proizvoda | NeoDen FP2636 SMT sito štampač | PCB Thickness | 0- 0.8" - 0-20 mm |
Max PCB Size | 11"× 15" - 280×380 mm | Visina platforme | 7,5" - 190mm |
Min. PCB Size | {{0}}.4"× 0,2" - 10×5mm | Ponovljivost | ±0.01 mm |
Veličina šablona ekrana | 10"× 14" - 260×360 mm | Maksimalni ugao rotacije | ±15 stepeni |
Brzina štampanja | Kontrola rada | Način pozicioniranja | Vanjska/referentna rupa |
Detalji
Ravnila šablonskog fiksnog okvira
Ravnila šablonskog fiksnog okvira za referentne linije
Pogodnost u radu
1. Ravno prigušno vratilo
2. L nosači i igle za fiksiranje PCB-a
Ručka za podešavanje
1. Regulaciona ručka sa T navojnom šipkom
2. Postignut minimalni korak od 1 mm
3. Slovna oznaka za svaku regulacionu ručku
Standardna dodatna oprema
Kutija za pribor
Nož za miješanje, oštrica strugača
Uputstvo za upotrebu
I. Priprema:
FP2636 štampač šablona, šablona bez okvira, PCB, kutija za pribor, pasta za lemljenje, nož za mešanje, oštrica strugača
II. Instalirajte šablonu bez okvira:
Otpustite četiri "Set šrafa", podesite "stražnju ploču za fiksiranje šablona" u odgovarajući položaj, olabavite 8 šrafova na prednjoj i zadnjoj pločici za pričvršćivanje šablona, i stavite "mablonu bez okvira", zategnite zavrtnje.
III. Postavite PCB:
Instalirajte četiri "sjedala u obliku slova L" i "igle za pozicioniranje" prema stvarnim rupama za pozicioniranje na PCB-u. (PS: Zbog ograničenog raspona podešavanja XY, položaj "PCB-a" bi trebao biti što je moguće bliži lokaciji rupe na šabloni bez okvira), ako je PCB lako deformirati, možete instalirati gornji stub PCB-a na veličina PCB-a.
IV. Podesite šablon:
Podesite "ručicu za podešavanje visine" da biste podesili visinu šablone, podesite ručicu za podešavanje x, y i ugla da biste podesili položaj X/Y.
Ako trebate, slobodno nas kontaktirajte za više informacija.
Q1: Kada mogu dobiti ponudu?
O: Obično citiramo u roku od 8 sati nakon što dobijemo vaš upit.
Ako vam je jako hitno da dobijete cijenu, recite nam kako bismo razmotrili prioritet vašeg upita.
Q2: Koji su Vaši uslovi isporuke?
O: Prihvatamo EXW, FOB, CFR, CIF, itd.
Možete odabrati onaj koji je za vas najpovoljniji ili isplativiji.
Q3: Koliko kvadratnih metara ima vaša fabrika?
O: Više od 8,000 kvadratnih metara.
O nama
Zhejiang NeoDen Technology Co., Ltd.osnovan 2010. godine, profesionalni je proizvođač specijaliziran za SMT pick and place mašine, reflow peći, mašinu za štampanje šablona, SMT proizvodnu liniju i druge SMT proizvode. Imamo vlastiti tim za istraživanje i razvoj i vlastitu tvornicu, koristeći prednosti vlastitog bogatog iskustva u istraživanju i razvoju, dobro obučenu proizvodnju, stekli veliku reputaciju kupaca širom svijeta.
U našem globalnom ekosistemu, sarađujemo sa našim najboljim partnerima kako bismo pružili prodajnu uslugu koja je potpunija, profesionalnu i efikasnu tehničku podršku.
① Osnovano 2010. godine, 200+ zaposlenih, 8000+ m2. fabrika.
② NeoDen proizvodi: Smart serija PNP mašina, NeoDen K1830, NeoDen4, NeoDen3V, NeoDen7, NeoDen6, TM220A, TM240A, TM245P, reflow peć IN6, IN12, štampač za lemljenje FP2636, FP2636.
③ Uspješni klijenti 10000+ širom svijeta.
Ako trebate, slobodno nas kontaktirajte za više informacija.
