SMT mašina za odabir i postavljanje sa letećom kamerom sa 6 glava

NeoDen7 je ukinut. Tražite nadogradnju?

Otkrijte NeoDen9- moćnija i superiornija alternativa koja je idealan izbor za vaše potrebe.

Otkrijte NeoDen9

Brza SMT mašina za odabir i postavljanje

Uvod SMT pick and place mašina

NeoDen7 PCB mašina za izradu prototipova ima 6 simultanih-glava za podizanje, dizajnirana je za jednostavnu upotrebu, efikasnost, ekonomičnost i povećanu proširivost i kompatibilnost. Korištenje novih, visoko efikasnih linearnih servomotora, osvjetljavanje i učvršćivanje glavne jedinice, te pregled brzine postavljanja od 14.000 CPH. Pogodno za mašine za izradu prototipa PCB-a, male-srednje serijske mašine za proizvodnju.

Specifikacije SMT pick and place mašina

Sadrži SMT pick and place mašinu

1. Integrisani sistem za letenje.

2. Panasonic servo pogon.

3. 6 Istovremeno podizanje-glave.

4. Brzina postavljanja do 14.000 cph.

5. Precizno postavite, upravljajte i pratite komponente pomoću pametnih pneumatskih hranilica.

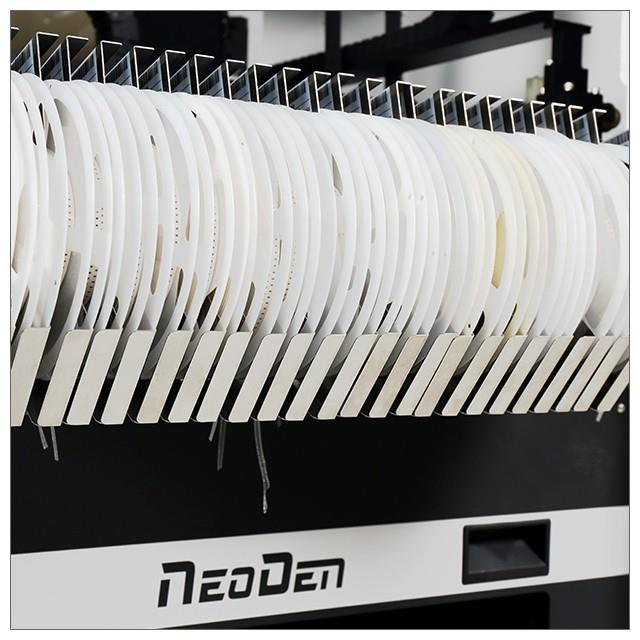

6. Do 64 kom (sve u 8 mm) ulagači trake.

7. Precizno postavlja širok spektar komponenti uključujući 0402, LED, BGA, 0.4mm korak QFP, SMT konektore i mnoge druge.

8. Podržite isečenu traku, labave dodavače u cevima ili tacnama.

Detalji

Ako vam je potrebna mala linija, imamo i mnogo opcija za vas.

Troškovi rada – Kao što je već spomenuto, troškovi rada zavise od regije u kojoj se ploče sastavljaju jer montaža ne uključuje samo automatizirani proces već zahtijeva i ljudsku interakciju. Dakle, ako je radna snaga jeftina onda će ukupni troškovi definitivno biti jeftiniji. Na primjer, ploča sastavljena u Sjevernoj Americi bit će 3 do 4 puta skuplja u odnosu na onu sastavljenu u Aziji zbog dostupnosti jeftine i kvalifikovane radne snage. Iako su troškovi rada u Aziji doživjeli drastičan porast u protekloj deceniji, ukupni troškovi i dalje ostaju jeftiniji.

Pogledajmo usporedbu cijena jednostavne dvoslojne ploče sastavljene u Sjevernoj Americi i Kini.

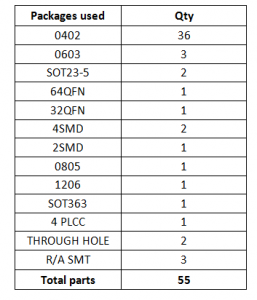

Slijedi tabela koja predstavlja različite pakete koji se koriste za izračunavanje gore navedenih troškova montaže:

Ali ovaj smanjeni trošak dolazi sa nekim dodatnim izazovima kao što su troškovi dostave, kašnjenja u komunikaciji zbog razlika u vremenskim zonama koje zauzvrat povećavaju vrijeme skretanja i time povećavaju cijenu za otprilike 10 do 20%.

Vrijeme obrta – Troškovi montaže također mogu varirati u zavisnosti od vremena obrade. Kraće vrijeme montaže može povećati troškove za više od 30% -200% u odnosu na uobičajeno vrijeme montaže. Za ubrzanu montažu ponekad će proizvođač možda morati zadržati postojeće narudžbe i koncentrirati se na ubrzanu narudžbu, ubrzana isporuka također košta više, a u nekim slučajevima može biti potrebno kompromitovati lokaciju proizvodnje kako bi se ispoštovao rok, čime se u nekim slučajevima značajno povećava trošak montaže.

Količina ploča za sklapanje – Cijena montaže može biti prilično varljiva kada se radi o manjim količinama. Ukupni troškovi montaže prototipnih ploča mogu izgledati mnogo manji u poređenju sa ukupnim troškovima ploča kada se proizvode u većim količinama. Ali jedna stvar koju ljudi ne primjećuju je da jedinična cijena sklopa pada u vrlo velikoj mjeri kada se proizvodi u velikim količinama. Mnogi faktori doprinose troškovima sklapanja kao što su početno podešavanje, šablon i programiranje. Stoga će u slučaju prototipnih ploča ovaj trošak biti mnogo značajan, ali u slučaju većih količina ovaj trošak postaje beznačajan jer su jednokratni-trošak i ne moraju se ponavljati iznova i iznova.

Korištena tehnologija – Još jedan važan faktor koji igra važnu ulogu u troškovima montaže je vrsta tehnologije koja se koristi ili putem-tehnologije rupa ili tehnologije površinske montaže (SMT) ili ponekad oboje. Dok je SMT jeftiniji zbog niskih početnih troškova podešavanja zbog visokog stepena automatizacije i veće gustine komponenti, ali ponekad je neizbežno imati sve uređaje za površinsku montažu (SMD) na ploči. U ovom trenutku u akciju dolazi tehnologija kroz rupe. Stoga vidimo porast troškova jer zahtijeva dodatno bušenje ploča i smanjenje površine glodanja.

Pakovanje dijelova – Elektronske komponente dolaze u različitim pakovanjima, stoga cijena montaže također može varirati u zavisnosti od pakiranja dijelova. Dijelovi kao što su BGA i QFN imaju veće troškove montaže jer ovi dijelovi imaju električne veze ispod sebe i potreban je veći izvor preciznosti za postavljanje ovih dijelova. Oni također zahtijevaju X-inspekciju radi provjere praznina i kratkog spoja između pinova. Ovo povećava troškove sklapanja ovih dijelova u odnosu na generičke pakete kao što su SMD, 0603, 0805, 1206 itd.

Ukratko, cijena montaže PCB-a ovisi o cijeni rada, šabloni, vremenu obrade, količini potrebnih sklopljenih ploča i pakovanju upotrijebljenih dijelova. Ponekad je potrebno i programiranje ploče, ali Bittele ne naplaćuje nikakve naknade za programiranje.

Zašto koristiti SMT?

Elektronika traži perforiranu minijaturizaciju, prethodno korištena plug{0}} komponenta nije mogla biti manja.

Funkcija elektronike je potpunija, više nema probojnog elementa integriranog kola (IC), posebno velike-razmjere, visoko integrirane IC, potrebne su komponente za površinsku montažu.

Serijska proizvodnja i automatizacija, fabrika zahtijeva niske-troškove, velike-proizvodnje kvalitetnih proizvoda kako bi se zadovoljile potrebe kupaca i poboljšala njihova konkurentska prednost.

Razvoj elektronskih komponenti, razvoj integrisanih kola (IC), višestruka primena poluprovodničkih materijala.

Elektronska revolucija u nauci i tehnologiji je imperativ da se juri međunarodni trend.
