Kako napraviti Centroid datoteku od Eagle, Altium i ORCAD/ALLEGRO?

Za postavljanje dijelova za površinsku montažu na PCB putem automatizirane opreme, potrebno je kreirati Centroid datoteku za programiranje opreme. Centroid datoteka sadrži sve pozicione parametre tako da mašina zna gdje treba postaviti komponentu iu kojoj orijentaciji na PCB-u. Centroid datoteka se sastoji od sljedećih informacija:

1. Referentni oznaka (RefDes)

2. Layer

3. X lokacija

4. Y lokacija

5. Smjer rotacije

RefDes
RefDes je skraćenica za referentni oznaka. To će odgovarati vašem popisu materijala i PCB oznakama.

Layer
Sloj se odnosi na gornju ili poleđinu PCB-a ili stranu na kojoj su komponente postavljene. Proizvođači i montažeri PCB-a često nazivaju gornju i poleđinu stranu komponente i stranu lemljenja, respektivno.

Lokacija
Lokacija: lokacije X i Y odnose se na vrijednosti koje identifikuju horizontalnu i vertikalnu lokaciju PCB komponente u odnosu na porijeklo ploče. Lokacija se mjeri od početka do centra komponente. Porijeklo ploče je definirano kao ({{0}}, 0) vrijednost i nalazi se u donjem lijevom uglu ploče sa gornje tačke gledišta. Čak i poleđina ploče koristi donji lijevi ugao kao referentnu tačku početka. Vrijednosti lokacije X i Y mjere se na desethiljaditi dio inča (0.000).

Rotacija
Rotacija je smjer rotacije orijentacije postavljanja PCB komponente referenciran sa gornje tačke gledišta. Rotacija je vrijednost od 0 do 360 stepeni od početka. I gornja i rezervna bočna komponenta koriste gornju tačku gledišta kao referentnu tačku.

Uzorak Centroid datoteke


Slijede upute za kreiranje Centroid datoteke s različitim vrstama softvera:

1. Eagle Software

1. Pokrenite mountsmd.ulp da kreirate Centroid datoteku.

Možete pogledati fajl tako što ćete otići u meni. Odaberite Datoteka, a zatim pokrenite ULP sa padajuće liste. Softver će brzo kreirati .mnt (mount top) i .mnb (mount reverse).

Ova datoteka održava lokaciju komponenti kao i koordinate porijekla PCB-a. Datoteka je u txt formatu.

2. Altium softver

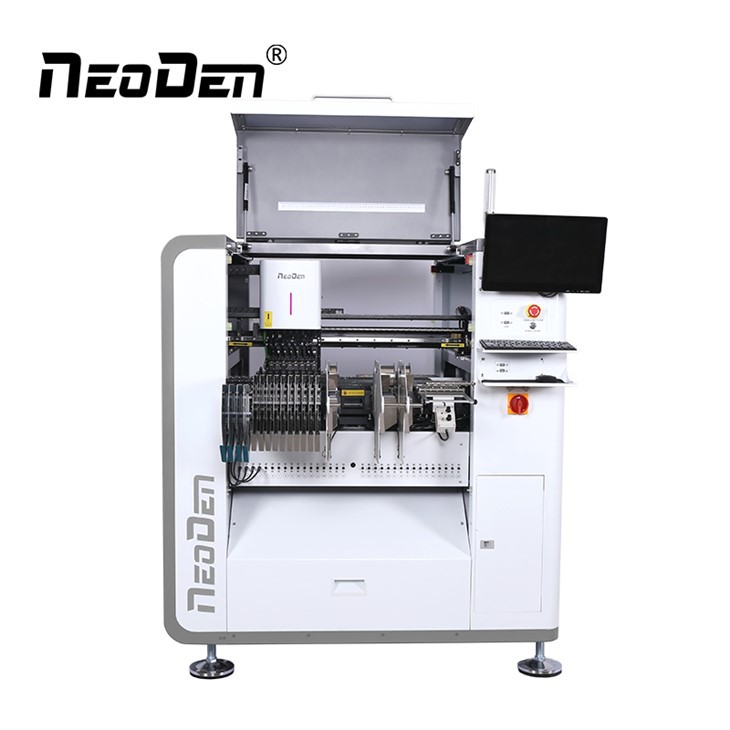

Ovaj softver se koristi za kreiranje izlaza pick and place koji će se koristiti u procesu montaže. Postoje dvije opcije za kreiranje izlaza

1. Kreirajte datoteku za konfiguraciju izlaznog posla (*.outjob). Ovo će stvoriti ispravno konfiguriran izlazni generator.

2. Iz menija izaberite File. Zatim sa padajuće liste kliknite na Izlazi sklopa, a zatim Generiši datoteke za odabir i postavljanje.

Nakon što kliknete na OK, vidjet ćete izlaz u dijaloškom okviru Pick and Place Setup.

Napomena: Izlaz kreiran u datoteci za konfiguraciju izlaznog posla razlikuje se od izlaza kreiranog u dijaloškom okviru Pick and Place Setup. Postavke se pohranjuju u konfiguracijskoj datoteci kada se koristi opcija Output Job Configuration file. Međutim, kada koristite dijalog Pick and Place Setup, postavke se pohranjuju u projektnu datoteku.

3. ORCAD/ALLEGRO softver
Procedura za kreiranje Centroil datoteke za Orcad ili Allegra softver je slična. Iz menija izaberite Datoteka. Zatim na padajućoj listi kliknite na Izvoz i postavljanje.


Napomena: Ovaj postupak se odnosi na najnovije verzije Orcad i Allego softvera. Prethodne verzije mogu biti drugačije. Za više informacija pogledajte korisničku dokumentaciju.

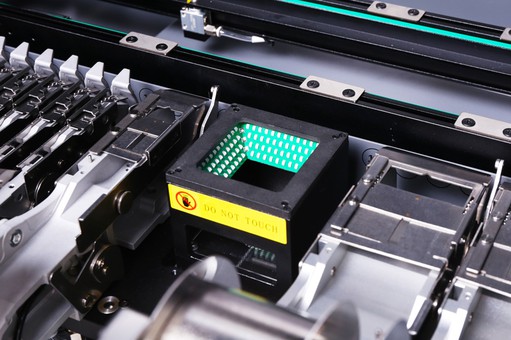

Zašto koristiti SMT?

Elektronika teži perforiranoj minijaturizaciji, prethodno korištena plug-in komponenta nije mogla biti manja.

Funkcija elektronike je potpunija, više ne postoji probijajući element integriranog kola (IC), posebno velike, visoko integrirane IC, potrebne su komponente za površinsku montažu.

Serijska proizvodnja i automatizacija, tvornica zahtijeva jeftinu, veliku proizvodnju kvalitetnih proizvoda kako bi se zadovoljile potrebe kupaca i povećala njihova konkurentska prednost.

Razvoj elektronskih komponenti, razvoj integrisanih kola (IC), višestruka primena poluprovodničkih materijala.

Elektronska revolucija u nauci i tehnologiji je imperativ da se juri međunarodni trend.

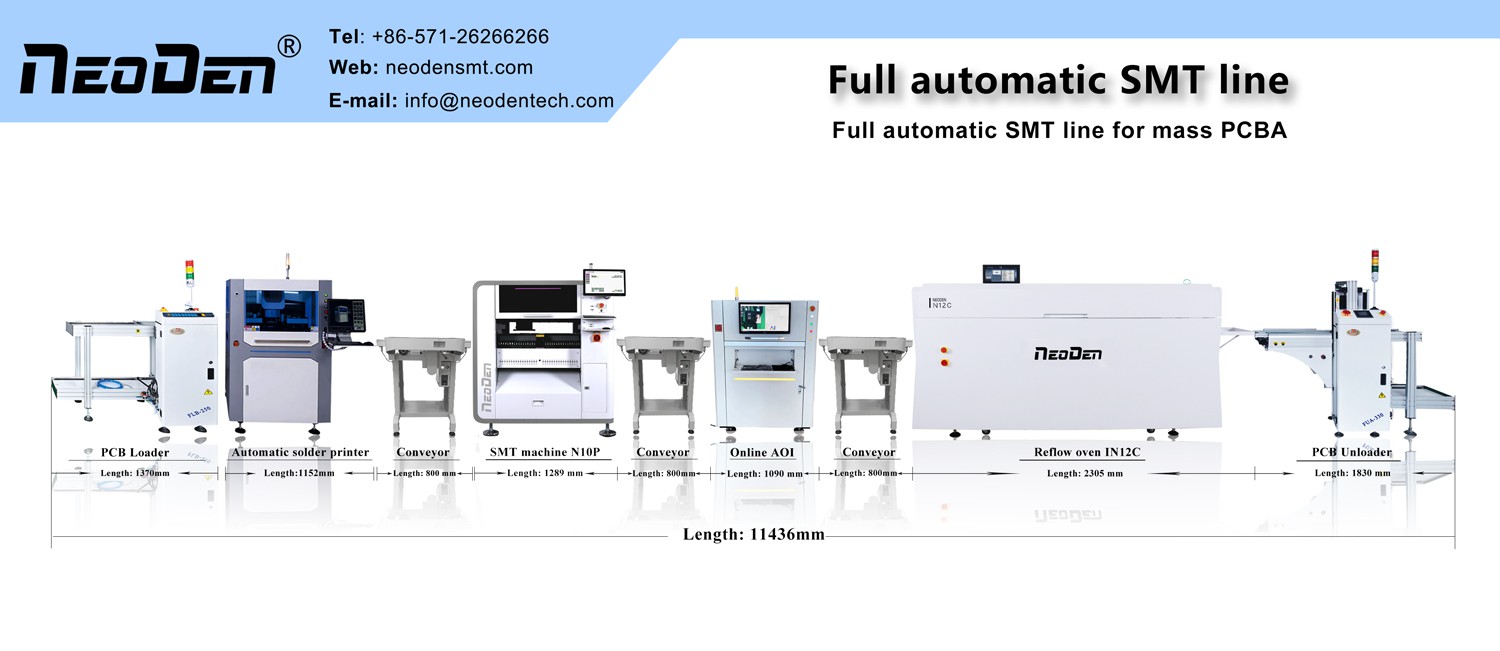

SMT je nova tehnologija za proizvodnju kola. Prije mnogo godina, ljudi su proizvodili žice za korištenje kola, tako da je elektronički proizvod velik i težak za korištenje i nošenje. Dakle, smjer razvoja kola je postao manji, tada su ljudi inventirali PCB, mogli su staviti sklop na mali PCB, a zatim su komponente izumljene da se izvuku otpornici, kondenzatori na PCB. Sva tehnologija ocijenjena u ovom procesu je SMT.

Tradicionalne elektronske komponente kompresovane u zapreminu od samo nekoliko desetina uređaja direktno na površinu montažne paste komponenti, štampane na površini štampane ploče na lokaciji tehnologije montaže.

U poređenju sa tradicionalnim procesom, SMT ima visoku gustinu, visoku pouzdanost, nisku cenu, minijaturizaciju, automatizaciju zvučnog polja i drugih pet karakteristika.
