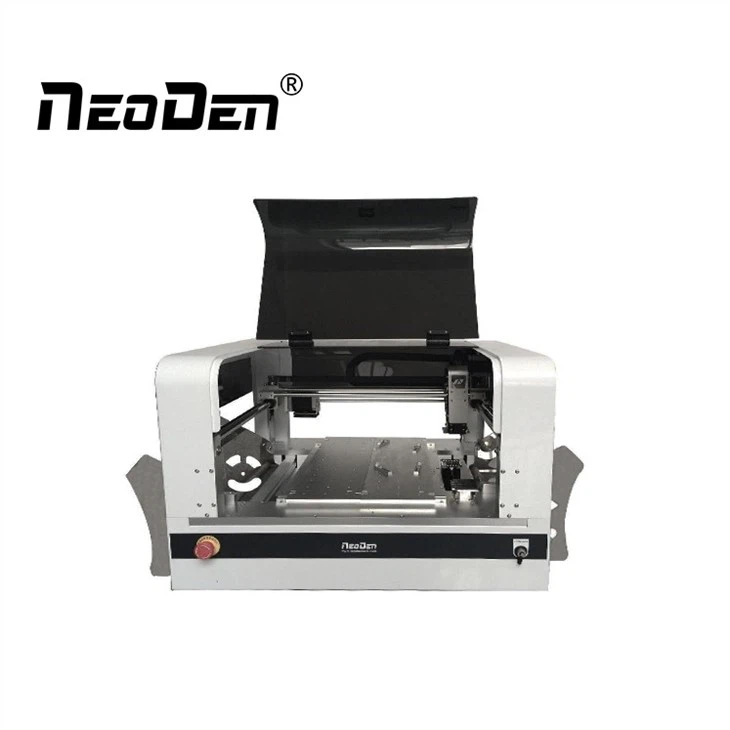

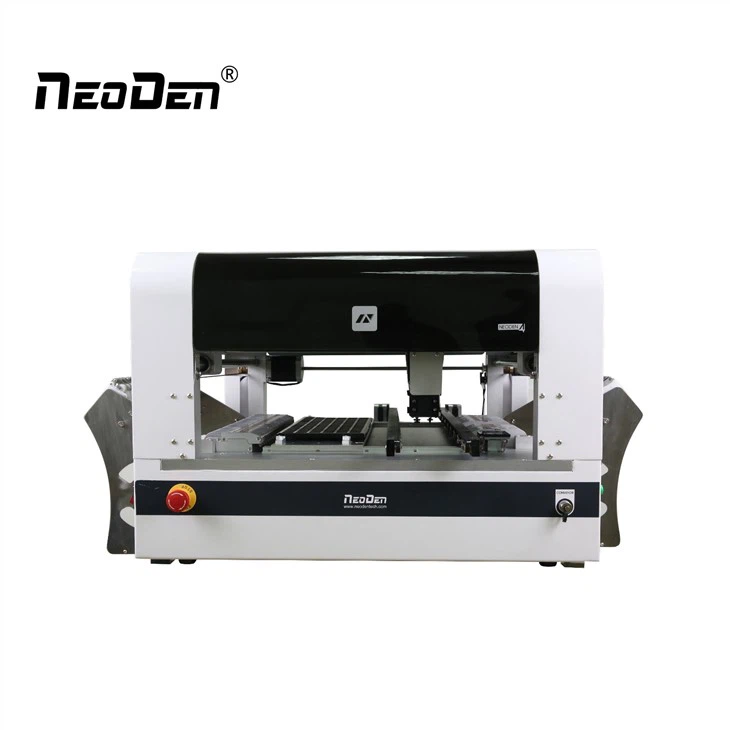

Odaberite i postavite stolnu ploču
NeoDen4 Odaberite i postavite stolni video
Feature
Četvrta generacija modela NeoDen4 je nezavisni proizvod NeoDen Tech-a, sa potpuno nezavisnim intelektualnim vlasništvom. Njegov sistem preciznog vida izdvojio se u oblasti mašina za odabir i postavljanje stonih računara.
Ovaj priručnik za instalaciju, postavljanje, prilagođavanje i rad NeoDen4 stroja za odabir i postavljanje poklopca. Molimo pročitajte ovo uputstvo u cijelosti prije rada na stroju.
Specifikacija
| Ime proizvoda | NeoDen4 Odaberite i postavite stolnu ploču |
Stil mašine | Pojedinačna portalna vrata sa 4 glave |
Stopa plasmana | 4000CPH |
Vanjska dimenzija | D 680*Š 870*V 460 mm |
Maksimalno primenljivo PCB | 290 mm*1200 mm |
Hranilice | 48kom |
Prosječna radna snaga | 220V/160W |
Raspon komponenti | Najmanja veličina: 0201 |
Najveća veličina: TQFP240 | |
Maksimalna visina: 5 mm |
Detalji
NEODEN neovisne on-line dvostruke tračnice za istraživanje i razvoj:
Mašine opremljene sistemom automatskog utovara šina mogu primiti ploče od do po širini i dužini.
Šinski sistem omogućava automatsko umetanje PCB -a, automatsko poravnavanje ploče sa kamerom i automatsko izbacivanje sa prednje strane mašine ili sa zadnje strane.
Četiri mlaznice visoke preciznosti
1. Mlaznica bilo koje veličine može se instalirati na bilo koju od četiri lokacije u glavi, tako da jedna mašina može rukovati svim potrebnim komponentama bez potrebe za promjenom mlaznica.
2. Montažna glava je dizajnirana u visećem, potpuno simetričnom i visokom stupnju spajanja, osiguravajući da se mogu montirati komponente s većim prostorom, nježnije i učinkovitije opremljene s četiri montažne glave visoke preciznosti, istovremeno montirane sa rotacijom od 360 stupnjeva na -180 do 180.
Vision system
Kamera okrenuta prema dolje:
Na glavi se koristi za precizno lociranje dodavača i tačaka za postavljanje PCB -a.
Kamera okrenuta prema gore:
Ako kamera otkrije nedostatak komponente, uređaj će učiniti do dva dodatna pokušaja da odabere komponentu prije nego što od korisnika zatraži daljnja uputstva.
48 Uvlakači traka i rola od 8 mm
Električni dodavači su jeftini, ali sofisticirani mikroprocesorski upravljani uređaji upareni s mašinama za ljuštenje trake.
NeoDen4 može smjestiti do 48 uvlakača s trakom i kolutom od 8 mm na lijevu i desnu šinu, a ulagač bilo koje veličine (8, 12, 16 i 24 mm) može se instalirati u bilo kojoj kombinaciji ili redoslijedu s lijeve i desne strane mašina.
Uređaj za dodavanje vibracija (uključen) može nositi do 5 odvojenih cijevi.
Količina raspoloživog prostora za komponente ubačene u ladice i kratke trake ovisi o raspoloživoj nekretnini na stolu.
Ugradnja ulagača i ljuštila
Hranilice su postavljene na donje šine, a ljuštilice na gornje šine. Svaki je pričvršćen jednim imbus vijkom i spojen jednim kabelom.
Dovodnici su povezani 4-pinskim kabelima i digitalno se adresiraju putem sabirnice podataka.
Stoga nije važno koji ulagač je priključen na koji port - ID koda ulagača određuje koji će ulagač biti aktiviran.
S druge strane, ljuskači se adresiraju analognim signalima napajanja. Stoga aktivacija ljuskalice u potpunosti ovisi o dvopolnom priključku na koji je spojen.
Softversko sučelje omogućuje korisniku da dodijeli različite kombinacije ID -ova za guljenje i uvlakač kada se želi koristiti dodavač s određenim ID -om na položaju koji odgovara drugom ID -u gulitelja.
Napomene
Mašina će započeti samopregled 1-2 minute nakon pokretanja. Ulazi na stranicu operacije nakon što završi.
Potrebno je pričekati 1-2 minute nakon uključivanja stroja, montažna glava će se pomaknuti dijagonalno, a zatim ući na stranicu za rad.
Isključite napajanje nakon isključivanja softvera, što smanjuje oštećenja softvera.
Q1:Jeste li trgovačko preduzeće ili proizvođač?
A: Mi smo profesionalni proizvođač specijaliziran za SMT mašine, mašine za odabir i postavljanje, pećnice za pretakanje, sito štampač, SMT proizvodnu liniju i druge SMT proizvode.
Q2:Koji je&način isporuke?
O: Ovo su sve teške mašine; predlažemo da koristite teretni brod. Ali komponente za popravljanje mašina, zračni prijevoz bi bile u redu.
Q3:MOQ?
O: 1 set mašina, mješovita narudžba je takođe dobrodošla.
