Odaberite i postavite sklop PCB -a
NeoDen4 montaža PCB -a za odabir i postavljanje Video
Feature
NeoDen4 sklop PCB -a za odabir i postavljanje instaliran sa industrijskim kamerama velike brzine omogućava kamerama da prepoznaju i poravnaju različite komponente za četiri montažne glave.
Uz pomoć gornje kamere i kamere usmjerene prema dolje, prikazat će proces odabira slike visoke rezolucije, zadovoljiti gotovo sve zahtjeve za proizvodnju PCB-a'
NeoDen4 SMT stroj s nosačem tračnica i za bešavnu ugradnju putem automatskih vodilica i za samopokretno postavljanje na PCB-u, može se proširiti vibrirajućom pločom za podupiranje rasutih dijelova, postižući najbolju montažu bez napora.
Specifikacija
| Ime proizvoda | NeoDen4 sklop PCB -a za odabir i postavljanje |
Stil mašine | Pojedinačna portalna vrata sa 4 glave |
Stopa plasmana | 5000PCS /H (vid isključen), 4000PCS /H (vid uključen) |
Vanjska dimenzija | D 680*Š 870*V 480 mm |
Područje primjene PCB -a | 350mm*400mm |
Hranilice | 48kom |
Prosječna radna snaga | 220V/160W |
Raspon komponenti | Najmanja veličina: 0201 |
Najveća veličina: TQFP240 | |
Maksimalna visina: 5 mm |
Detalji
Auto šine
O. Podrška se izravno povezuje s konvencionalnim transporterom.
B. Postavite položaj za hranjenje bilo gdje.
C. Lako montirajte dugačke ploče.
Četiri mlaznice
Mlaznica bilo koje veličine može se instalirati
Dizajnirano u visećoj, potpuno simetričnoj izvedbi
Montirajte istovremeno sa 360 stepeni

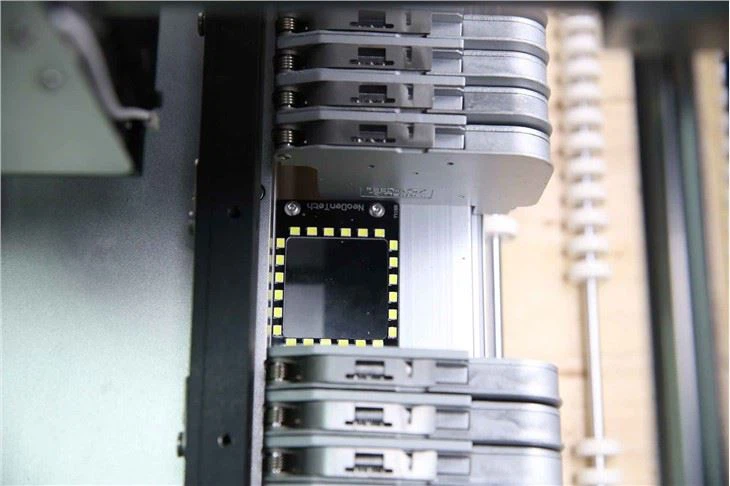

Vision system
(kamera okrenuta prema dolje i prema dolje)
Equipsa industrijskim CCD kamerama velike brzine
Visoko poboljšana preciznost postavljanja od 0201 doBGA
Elektronski ulagači
Uvlakači trake i kalema od 8 mm
Usvaja tehniku ispravljanja grešaka u hranjenju
rukovati do 5 odvojenih cijevi
Kontrola kvaliteta
Imamo QCperson ostati na proizvodnim linijama učiniti za inspekciju.
Svi proizvodi moraju biti pregledani prije isporuke.
Vršimo inline inspekciju i završnu inspekciju.
1. Sve sirovine provjerene nakon što stignu u našu tvornicu.
2. Svi dijelovi i logotip i svi detalji provjereni tokom proizvodnje.
3. Svi detalji pakovanja su provjereni tokom proizvodnje.
4. Sav kvalitet proizvodnje i pakovanje se provjeravaju na završnom pregledu nakon završetka.
FP2636 Štampač za lemljenje
1. Ravno prigušujuće vratilo, osigurajte da se fiksni okvir šablona može pričvrstiti pod nasumičnim uglovima, kako bi se poboljšala praktičnost tokom rada.
2. L podupirači i pinovi za učvršćivanje PCB -a, primjenjivo za više vrsta PCB -a' fiksacija i ispis, fleksibilniji i praktičniji.
Reflow pećnica IN6
Japanski ležajevi motora NSK s toplim zrakom i švicarska grijaća žica, izdržljivi i stabilni.

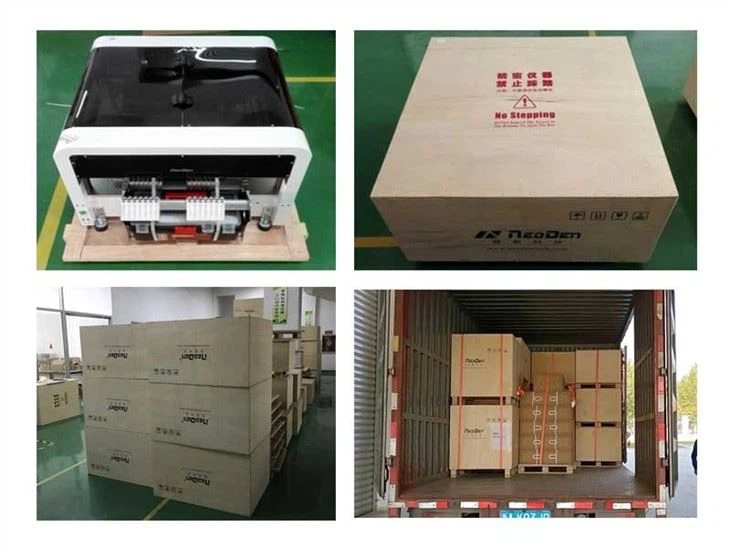

Ojačano kartonsko pakovanje za velika opterećenja, lagano i ekološki prihvatljivo.
Krivulja temperature lemljenja PCB-a može se prikazati na temelju mjerenja u stvarnom vremenu.
Q1:Kada mogu dobiti cijenu?
O: Obično citiramo unutar 8 sati nakon što dobijemo vaš upit.
Q2:Koliko je vaša fabrika udaljena od aerodroma i železničke stanice?
O: Od aerodroma oko 2 sata vožnje automobilom, a od željezničke stanice oko 30 minuta. Možemo doći po vas.
Q3:Kako vaša garancija kvaliteta?
O: Imamo 100% garanciju kvaliteta za kupce. Mi ćemo biti odgovorni za svaki problem kvalitete.
O nama
Zhejiang NeoDen Technology Co., Ltd. od 2010. godine proizvodi i izvozi razne male mašine za odabir i postavljanje. Uzimajući u obzir naše bogato iskustvo R& D, dobro obučenu proizvodnju, NeoDen osvaja veliku reputaciju svjetskih kupaca .
S globalnim prisustvom u više od 130 zemalja, izvrsne performanse, visoka preciznost i pouzdanost NeoDen PNP strojeva čine ih savršenim za R& D, profesionalnu izradu prototipova i malu do srednju serijsku proizvodnju. Pružamo profesionalno rješenje za jednošaltersku SMT opremu.
Ako trebate, slobodno nas kontaktirajte!
