Name: Proizvođači i dobavljači automatskih SMT mašina za odabir i postavljanje Kina - veleprodajni proizvodi - Neoden tehnologija
Brand: NeoDen
SKU: 208258782

NeoDen4Automatska SMT mašina za odabir i postavljanjeVideo

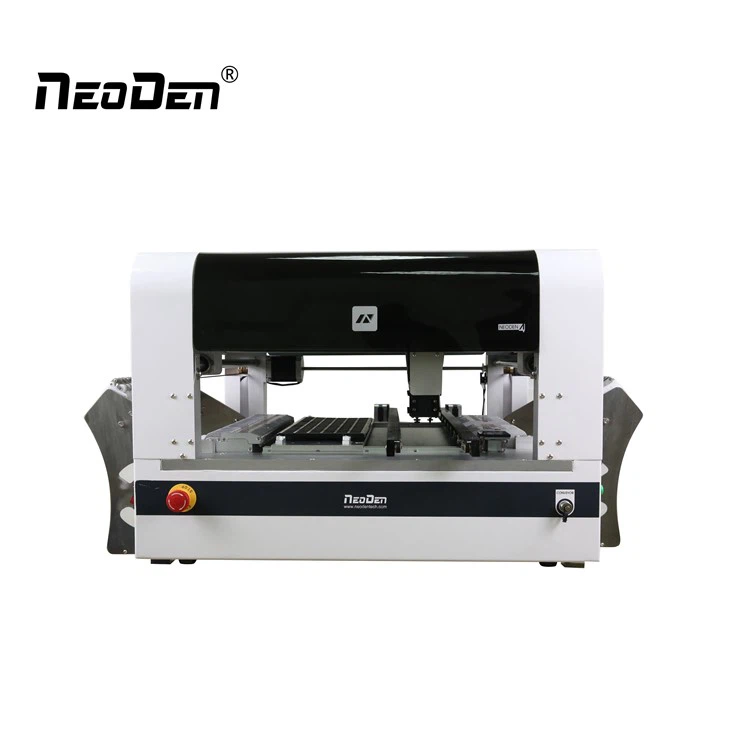

NeoDen4 automatska SMT mašina za odabir i postavljanje

Pick And Place Automation Machine

Opis

Principi dizajna

U osnovi, NeoDen4 je 4-osovinski upravljan CNC sa četiri odvojene vakuumske mlaznice,svaki spojen na svoju vakuum pumpu. Mašina koristi jedan XY koordinatni sistempokriva čitav raspon pokreta glave, koji iznosi 310x500mm. Sa rezolucijom od .01mm(10 µm) i ponovljivost od .02 mm (20 µm), bilo koja XY koordinata može se identificirati kao lokacijafeeder, početak niza komponenti u ladici ili kratkoj vrpci, fiducial ili lokacija na kojoj sekomponentu treba postaviti na ploču.

Kamera okrenuta prema dolje

Na glavi se koristi za precizno lociranje fidera i tačaka postavljanja PCB-a. NadoleKamera koja gleda takođe potvrđuje pravilan položaj ploče (i kompenzuje manji položaj pločenepreciznosti) automatskim poravnavanjem mlaznica prema višestrukim indikatorima na ploči prije početka stvarnogoperacije biranja i postavljanja. Kada su koordinate uspostavljene, koračni motori poluzatvorene petljemogu ponoviti ove lokacije do 20µm preciznosti bez daljnje potrebe za ovom kamerom.

Specifikacija

Ime proizvoda	NeoDen4 automatska SMT mašina za odabir i postavljanje	Hranilice	48kom
Machine Style	Jednostruki portal sa 4 glave	Prosječna radna snagar	220V/160W
Stopa plasmana	4000CPH	Opseg komponenti	Najmanja veličina: 0201
Vanjska dimenzija	D 680Š 870V 460mm		Najveća veličina: TQFP240
Max primjenjiv PCB	310mm*1200mm		Maksimalna visina: 5 mm

Detalji

Četiri mlaznice

Može se ugraditi mlaznica bilo koje veličine

Dizajniran u visećem, potpuno simetričnom

Montirajte istovremeno sa 360 stepeni

Auto Rails

A. Podrška se direktno povezuje na konvencionalni transporter.

B. Postavite položaj hranjenja bilo gdje.

C. Lako montirajte predugačke ploče.

Vision System

(kamera okrenuta prema gore i prema dolje)

Opremite industrijskim CCD kamerama velike brzine

Visoko poboljšana preciznost postavljanja od 0201 do BGA

Elektronske hranilice

Ulagači trake i koluta od 8 mm

Usvaja tehniku ispravljanja grešaka pri hranjenju

rukujte do 5 odvojenih cijevi

Paket

machine pick and place packing

Kontrola kvaliteta

Imamo QC osobu koja ostaje na proizvodnim linijama da obavi inspekciju.

Svi proizvodi moraju biti pregledani prije isporuke.

Vršimo inline inspekciju i završnu inspekciju.

1. Sve sirovine provjerene nakon što stignu u našu tvornicu.

2. Svi dijelovi i logo i svi detalji provjereni tokom proizvodnje.

3. Svi detalji pakovanja provjereni tokom proizvodnje.

4. Sva kvaliteta proizvodnje i pakiranje provjereni na završnoj inspekciji nakon završetka.

Omogućite proizvodnu liniju za SMT montažu na jednom mjestu

FAQ

Q1. Koji su Vaši uslovi isporuke?

O: Prihvatamo EXW, FOB, CFR, CIF, itd.

Možete odabrati onaj koji je najpovoljnijiili isplativo za vas.

Q2. Mogu li posjetiti vašu fabriku?
O: Svakako, srdačno pozdravljamo vaš dolazak, prije nego što krenete iz vaše zemlje, molimo vas da nas obavijestite.

Pokazat ćemo vam put i dogovoriti vrijeme da vas pokupimo ako je moguće.

Q3.Koja je vaša prednost u odnosu na konkurenciju?

O: (1). Kvalificirani proizvođač

(2). Pouzdana kontrola kvaliteta

(3). Konkurentna cijena

(4). Visoka efikasnost rada (24*7 sati)

(5). Usluga na jednom mestu

Q4. Koji je vaš tempo isporuke?

O: Naš uobičajeni rok isporuke je FOB Šangaj.

Također prihvatamo EXW, CFR, CIF, DDP, DDU itd.

Mi ćemo vam ponuditi troškove dostave, a vi možete odabrati onu koja vam najviše odgovara i najefikasnija.

O nama

FACTORY

profil kompanije

Osnovana 2010. godine sa 100 plus zaposlenih i 8000 plus m2. tvornica samostalnih imovinskih prava, kako bi se osiguralo standardno upravljanje i ostvarili najekonomičniji efekti uz uštedu troškova.

Više od 40 globalnih partnera pokrivenih u Aziji, Evropi, Americi, Okeaniji i Africi, kako bi uspješno opsluživali više od 10000 korisnika u cijelom svijetu, kako bi osigurali bolju i bržu lokalnu uslugu i brzu reakciju.

3 različita R&D tima sa ukupno 25 plus profesionalnih R&D inženjera, kako bi se osigurao bolji i napredniji razvoj i nove inovacije.

Vješti i profesionalni inženjeri podrške i servisa na engleskom jeziku, kako bi osigurali brz odgovor u roku od 8 sati, rješenje pruža u roku od 24 sata.

NeoDen pruža doživotnu tehničku podršku i servis za sve NeoDen mašine, štaviše, redovno ažuriranje softvera na osnovu iskustva korišćenja i stvarnih svakodnevnih zahteva krajnjih korisnika.
