U procesu projektovanja hardverskih kola greške su neizbežne. Evo liste pet najčešćih problema u dizajnu PCB-a i odgovarajućih protumjera.
1. Pin greška
Serijski linearni regulirani izvori napajanja su jeftiniji od prekidačkih izvora napajanja, ali su manje efikasni u pretvaranju električne energije. Često, s obzirom na jednostavnost korištenja i niske cijene, mnogi inženjeri odlučuju koristiti linearne regulirane izvore napajanja.
Međutim, treba napomenuti da iako je jednostavan za korištenje, troši mnogo energije i uzrokuje širenje velike količine topline. Nasuprot tome, prekidački izvori napajanja su složenog dizajna, ali su efikasniji.

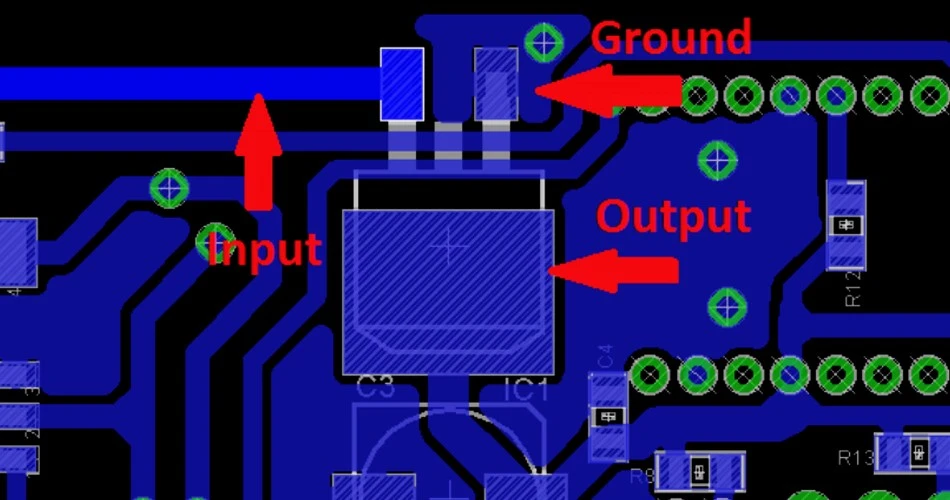

Međutim, treba imati na umu da izlazni pinovi nekih reguliranih izvora napajanja možda neće biti kompatibilni jedni s drugima, tako da morate potvrditi relevantne definicije pinova u priručniku za čip prije ožičenja.
2. Greške u ožičenju
Komparativne razlike između dizajna i ožičenja glavni su uzrok grešaka u završnim fazama dizajna PCB-a. Dakle, mnoge stvari treba još jednom provjeriti.
Na primjer, veličina uređaja, kvalitet vijasa, veličina jastučića i nivo pregleda. Ukratko, treba ga dvaput provjeriti u odnosu na šemu dizajna.
3. Zamke korozije
Zamka korozije može se formirati kada je ugao između kablova PCB-a premali (oštar ugao).
Ovi oštri uglovi mogu biti zarobljeni tokom faze korozije ploče i mogu dovesti do toga da se više bakra ukloni iz tamošnjeg naslaga bakra, formirajući tako zamku ili zamku.
Kasnije se provodnici mogu prekinuti, stvarajući otvoreni krug. Savremeni proizvodni procesi zahvaljujući upotrebi rastvora za koroziju osetljivu na svetlost, ova pojava korozivne zamke je znatno smanjena.
4. Lite-spomenički uređaji
Prilikom lemljenja malih površinski montiranih uređaja korištenjem procesa reflow, uređaj će biti infiltriran lemom kako bi se formirala jednostrana osnova, obično poznata kao "monolit".
Ovaj fenomen je često uzrokovan asimetričnim obrascima ožičenja, što rezultira neravnomjernom disperzijom topline preko jastučića uređaja. Korištenje ispravne DFM inspekcije može pomoći da se ublaži ovaj fenomen.
5. Širina elektrode
Kada struja kablova PCB-a pređe 500mA, čini se da je prečnik prve žice PCB-a ispod kapaciteta. Uz uobičajenu debljinu i širinu, površinski vodovi PCB-a prolaze više struje od unutrašnjih vodova višeslojne ploče. To je zato što površinski vodovi mogu difuzirati toplinu kroz protok zraka.
Širina žice je također povezana s debljinom bakarne folije na sloju u kojem se nalazi. Većina proizvođača PCB-a dozvoljava vam da birate između debljine bakarne folije u rasponu od 0.5 oz/sq.ft do 2.5 oz/sq.ft.
